SCHMIDT® ServoPress 602 – Präzision in Perfektion.

Das neueste Modell der SCHMIDT® ServoPress Familie ist prädestiniert für Pressaufgaben in Applikationen für die Feinmechanik, der Federprüfung, dem Medizintechnikbereich, der Uhren- und Schmuckbranche, der Kleinmotoren- und Elektronikfertigung. Die Hochpräzisionspresse kann in Verbindung mit einem 2-Hand Sicherheitskonzept, Lichtvorhang oder auch der SCHMIDT® SmartGuard Lösung ausgestattet werden. Folgende Konstruktionsmerkmale führen zu einer bislang unerreichten Präzision:

Genauigkeit Mechanik

Der Pressenstößel wird über den gesamten Hubbereich durch Profil­schienen geführt:
  • maximale Steifigkeit, auch bei maximalem Hub (keine Aufbiegung)
Kraftsensor im Basisteil integriert:
  • mechanischer Überlastschutz
  • mechanische Entkopplung vom Antriebsstrang
Der Pressenständer aus geschliffenem Werkzeugstahl ist inte­graler Bestandteil des Pressensystems:
  • hohe Steifigkeit und Maßgenauigkeit
XY-Feineinstellung im Pressentisch:
  • einfache und präzise Einstellung der Ausrichtung

Genauigkeit Messtechnik

Zum Patent angemeldete absolute Positionsmessung von Stößel und Pressenkopf:
  • keine Referenzierung der Nullposition erforderlich
Der Kraftsensor ist unempfindlich gegenüber Einflussfaktoren wie:
  • Querkräften
  • Gewicht des oberen Werkzeugs
  • thermischen Einflüssen durch Motor und mechanischer Reibung

Integrierte Features

  • zwei Luftanschlüsse in der vorderen Abdeckplatte => vorbereitet für Druckluft und / oder Vakuum im Arbeitsbereich
  • dimmbare Prozessbereichsbeleuchtung im Stößel integriert
  • Statusanzeige (z. B. gutes / schlechtes Pressergebnis, Maschinenstatus)
  • werkzeuglose Höhenverstellung des Stößels, Arbeitshöhe 86,5 – 136,5 mm.
  • Adapter zum Schmieren der Kugelumlaufspindel, Schmierung in jeder Position möglich, keine Demontage der Abdeckplatten erforderlich

Technische Daten

  • Kraft Fmax 300 N
  • FNenn 100 % ED 200 N
  • Wiederholgenauigkeit Kraft 0,4 N
  • Wiederholgenauigkeit Weg ±1 µm
  • Stößelhub 75 mm
  • Geschwindigkeit vmax 150 mm/s
  • Ausladung 70 mm

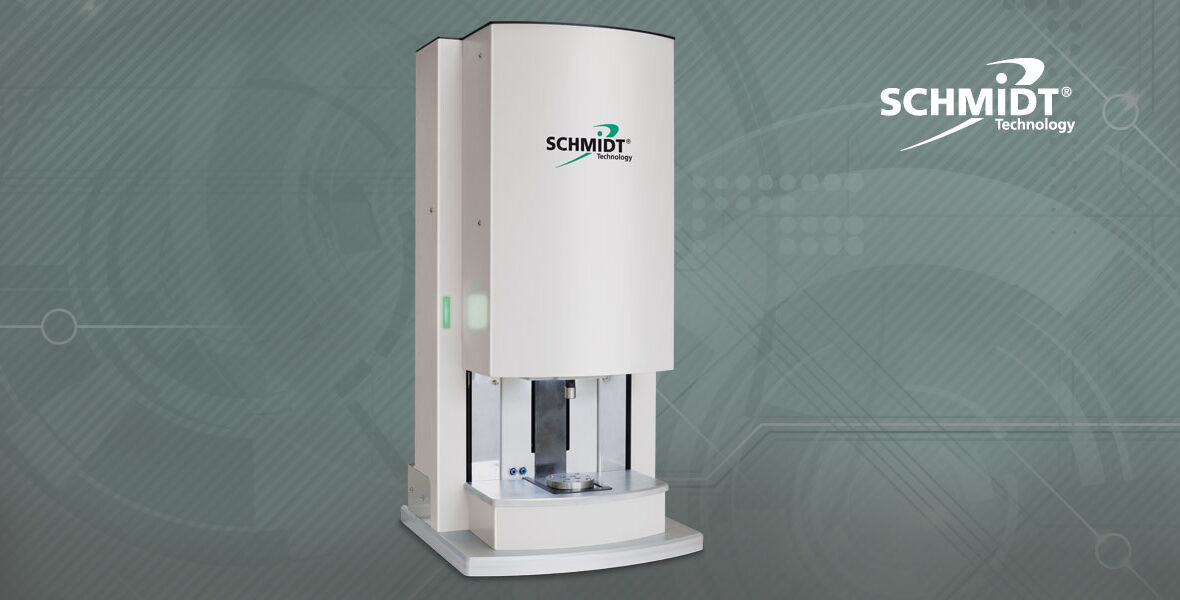

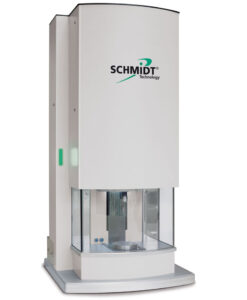

ServoPress 602 mit Sicherheitskonzept SmartGuard

SCHMIDT® ServoPress 602 mit Sicherheitskonzept SCHMIDT® SmartGuard mit transparenter Schutzhaube

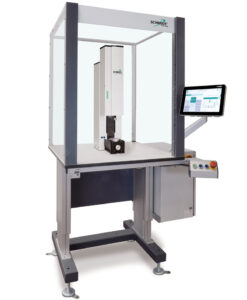

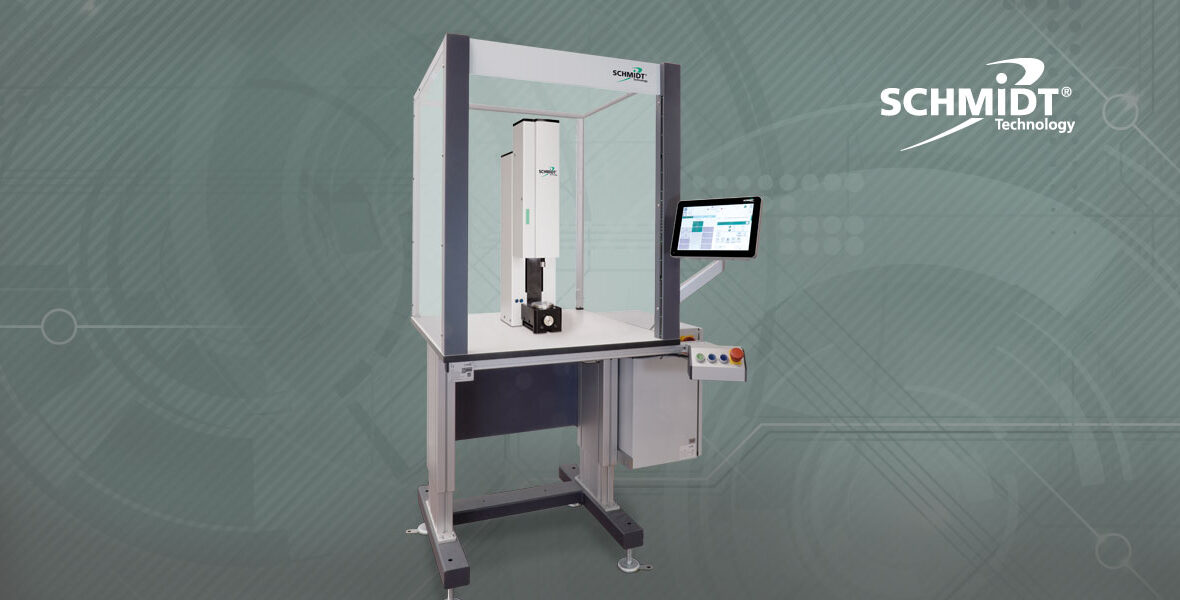

ServoPress 602 Einzelarbeitsplatz mit Lichtvorhang, Pressenuntergestell und Steuerung

SCHMIDT® ServoPress 602 Einzelarbeitsplatz mit Sicherheitskonzept integrierter Lichtvorhang auf Pressenuntergestell SCHMIDT® PU20 und mit Steuerung SCHMIDT® PressControl 700

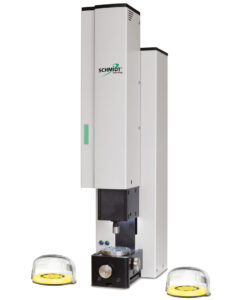

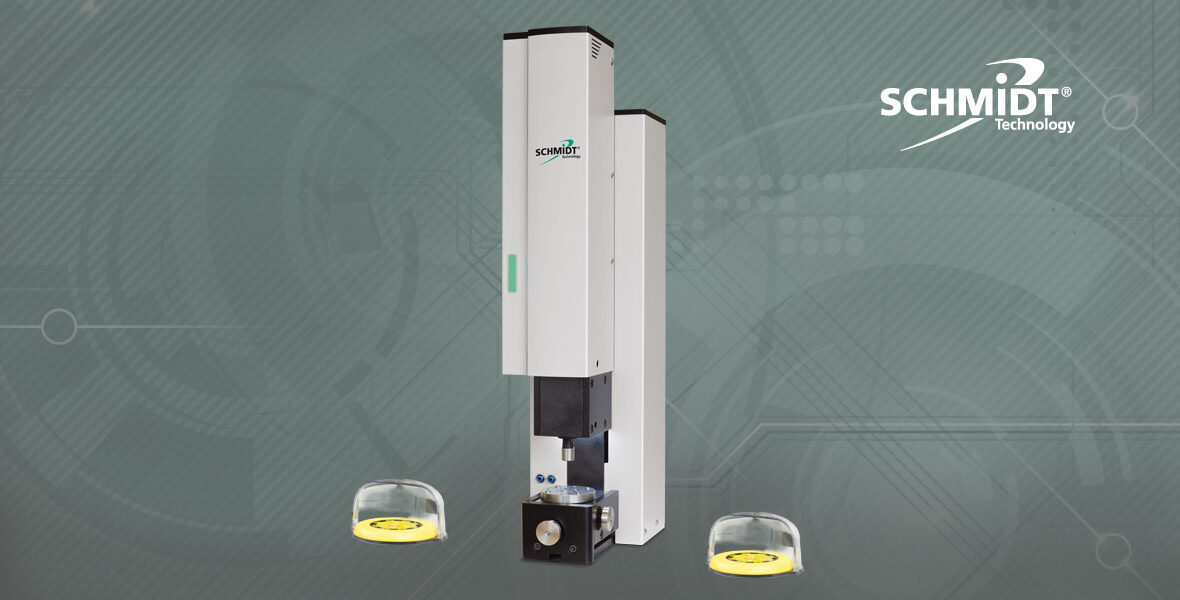

ServoPress 602 Zweihandauslösung

SCHMIDT® ServoPress 602 mit Sicherheitskonzept 2-Handauslösung

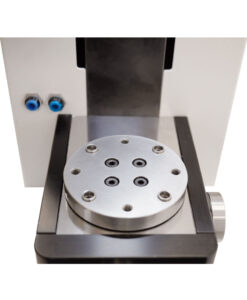

ServoPress 602 xy Verschiebetisch

XY-Verschiebetisch im Ständerfuß mit <1/100 mm Feineinstellung zur Fluchtungsoptimierung

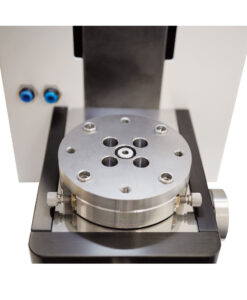

Drehtisch mit Feineinstellung ServoPress 602

Optionaler Drehtisch mit Feineinstellung zur Winkeloptimierung für ServoPress 602
