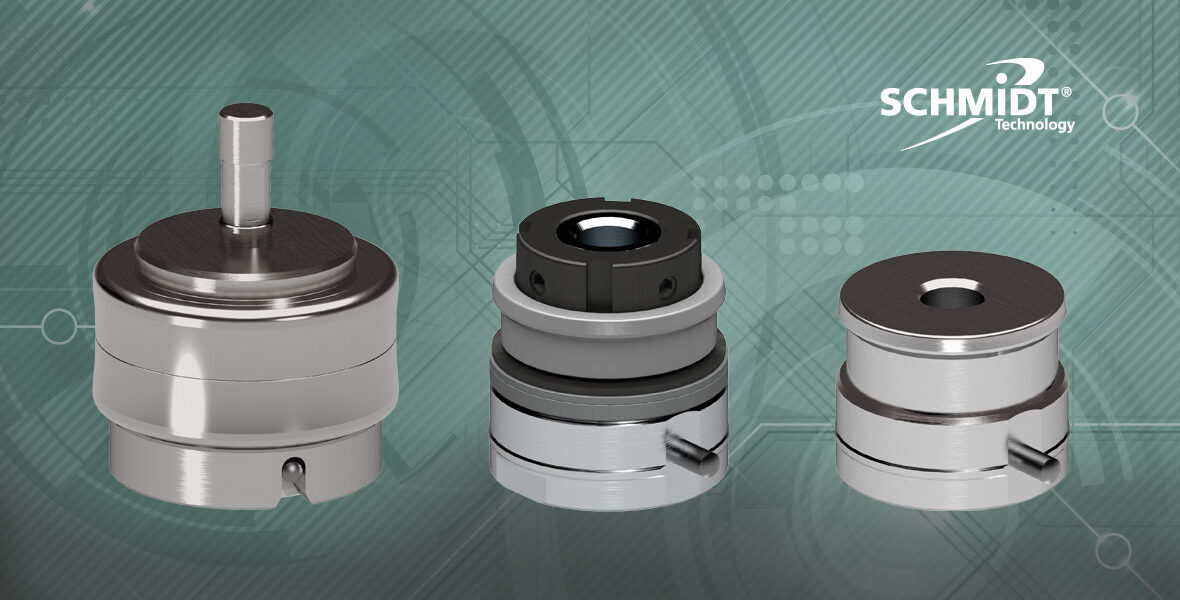

SCHMIDT^® PartProtector
Schnellwechsler und Kraftbegrenzer

Einfaches, unkompliziertes Wechseln von Werkzeugen sowie Bauteilschutz durch mechanische Überlastsicherung.

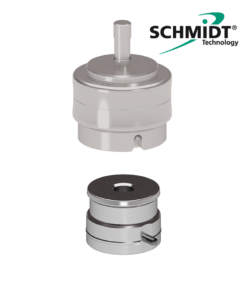

Schnellwechsler

Der Schnellwechsler für Werkzeuge besteht aus zwei Teilen: einem starren Adapter und einem Grundhalter zur Befestigung im Stößel. Der Schnellwechsler wird ohne Hilfsmittel in der Grundhalterung befestigt. Ein zylindrischer Stift hilft dabei, den Schnellwechsler zu positionieren und zu führen.

Technische Daten
Aufnahmebohrung: Ø 10 ^H7
Presskraft max.: 50 kN

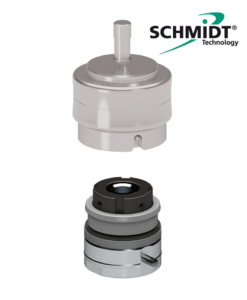

Kraftbegrenzer

Der Kraftbegrenzer in Verbindung mit dem Grundhalter ermöglicht durch Kombination von Tellerfedern die Presskraft zu begrenzen sowie den Hub der Federn zu bestimmen. Als Überlastschutz innerhalb dieses Federhubs werden die Werkstücke lediglich mit der definierten Federkraft belastet. Der Einsatz eignet sich besonders für Kniehebelpressen, deren Kraftentwicklung bei Erreichen des unteren Totpunkts je nach Toleranz des Werkstücks variieren kann.

Technische Daten
Aufnahmebohrung: Ø 10 ^H7
Presskraft max.: 17 kN
einstellbarer Kraftbereich: 0,6 – 12 kN

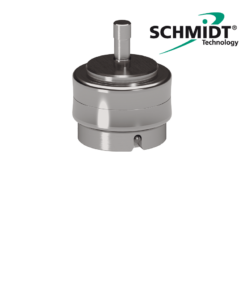

Grundhalter PartProtector

Lediglich eine Viertelumdrehung des Bajonettverschlusses sorgt für eine feste Verbindung der Komponenten einerseits sowie das schnelle Lösen andererseits. Die präzise Gestaltung der Verbindungstechnik erlaubt es ohne Hilfsmittel eine Genauigkeit der Fluchtung von ±0,01 mm zu erreichen.

Technische Daten
Adaption für Stößelbohrung: Ø 10 ^H7 und Ø 20 ^H7
zulässige Rückhubkraft: 200 N
