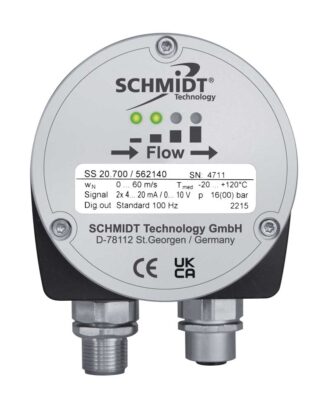

SCHMIDT® Strömungssensor SS 20.700

Durchflussmengen von Gasen – eine wichtige Messgröße in Industrie-Prozessen



  • „Heavy-Duty-Anwendungen“
  • Doppelstift-Sensorkopf, komplett in Edelstahl gekapselte Sensorelemente
  • Für Luft und Gase in Anwendungen mit rauen Bedingungen (Medium mit aggressiven Bestandteilen, Verschmutzung, hohe Feuchtigkeit)
  • Strömungs- und Temperatursignal
  • Fühlerlänge 250 oder 600 mm
  • Abgesetzter Fühler (optional)
  • Messbereiche 0 … 10 m/s bis 0 … 220 m/s, Sondermessbereich
  • Sondergas-Justage auf verschiedene Gase (optional)
  • Impulsausgang
  • Fettfrei / O2-Anwendungen / LABS-konform (optional)
  • Druckfest bis 16 bar
  • Temperaturbereich bis +120 °C
  • Modulschnittstelle zur Erweiterung des Funktionsumfangs



Der SCHMIDT® Strömungssensor SS 20.700 ist die robuste Lösung für extrem herausfordernde Industrieeinsätze. Er kann für die unterschiedlichen Anwendungen wie Druckluftüberwachungen, Gasüberwachung bei Prozess-Brennern, Verbrauchserfassung von Gasen und vieles mehr eingesetzt werden.



Zwei spezielle Varianten „Sauerstoff O2 >21 %“ und „Fettfrei und Sauerstoff O2 >21 % (LABS-konform)“ bieten die notwendige Sicherheit für Anwendungen mit entsprechenden Anforderungen.



Der Doppelstift-Sensor wurde exakt auf die Bedürfnisse so genannter „Heavy-Duty-Anwendungen“ ausgelegt und eignet sich durch die vollständig in Edelstahl gekapselten Sensorelemente bestens für anspruchsvolle Anwendungen. Zudem ist der Sensor resistent gegenüber aggressiven Medien.



Der SS 20.700 erfasst neben der Strömungsgeschwindigkeit auch die Mediumstemperatur bis 120 °C. Er ist in kleinen Rohren ab DN40 einsetzbar und kann bis zu einer Sensorlänge von 600 mm auch den Volumenstrom in großen Kanälen erfassen. Der Sensor kann bis zu einem Überdruck von 16 bar eingesetzt werden.



Der Einbau des Sensors ist denkbar einfach: Einschrauben des Sensors mittels der mitgelieferten Durchgangsverschraubung, im Gasstrom und in der Rohrmitte ausrichten, elektrisch anschließen – fertig.



Der SS 20.700 arbeitet ohne bewegliche Teile und aufgrund des Messprinzips spielen Drift oder Alterung keine Rolle. Dadurch reduziert sich der Wartungsaufwand für den Sensor auf ein absolutes Minimum. Sollte dennoch eine Reinigung erforderlich sein, so kann diese sehr einfach und auf vielfältige Weise durchgeführt werden - ganz im Sinne von "Heavy-Duty".



  • Heavy-Duty-Anwendungen
  • Druckluftverbrauchsmessung
  • Durchflussmessung von Inertgas
  • Durchflussregelung
  • Kompressorsteuerung
  • Abluftüberwachung
  • Regelung der Verbrennungsluft an Blockheizkraftwerken und Brennstoffzellen
  • Luftmassenstrommessung in Brennern und Verbrennungsmotoren

Zur Berechnung des Messbereichs mit unserem Durchflussrechner verwenden Sie bitte die Einstellungen für SS 20.600.



SCHMIDT Technology – Einfach besser messen

Technische Daten

Daten
MessgrößenNormalgeschwindigkeit wN bezogen auf Normalbedingungen 1)
Mediumstemperatur TM
MessmediumLuft oder Stickstoff
Optional: Reiner Sauerstoff, Argon, CO2 und mehr (auf Anfrage)
Messbereich wN0 … 10 / 20 / 60 / 90 / 140 / 220 m/s
Optional: Kundenspezifischer Messbereich von 10 … 220 m/s (in 1 m/s-Schritten)
Untere Nachweisgrenze wN0,1 m/s
Messbereich TM-20 … +120 °C
Messgenauigkeit
Standard wN±(3 % v. Mw. + [0,4 % v. MBE; min. 0,08 m/s]) 2)
Ansprechzeit (t90) wN10 s (Sprung von 0 auf 5 m/s in Luft)
Temperatur TM (wN > 2 m/s)±1 K (10 … 30 °C); ±2 K (restlicher Messbereich)
Betriebstemperatur
Messfühler-20 … +120 °C
Elektronik-20 … +70 °C
Lagertemperatur-20 … +85 °C
Material
GehäuseAluminium, eloxiert
FühlerrohrEdelstahl 1.4571
SensorkopfEdelstahl 1.4404
Sensorkabel
(bei abgesetztem Fühler)
Mantel TPE, halogenfrei
DurchgangsverschraubungEdelstahl 1.4571, NBR (oder FKM), je nach Variante
Allgemeine Daten
LuftfeuchtigkeitMessbetrieb: Nicht kondensierend (< 95 % rF)
Betriebsdruck (max.)16 bar (Überdruck)
Anzeige4 x Duo-LED grün/rot orange
LED-Ring
Betriebsspannung24 V DC ± 20 %
StromaufnahmeCa. 80 mA (ohne Impulsausgänge); max. 200 mA (ohne Signalstrom von Impulsausgang 2 [Relais] und ohne Betriebsstrom von externem Modul)
Analogausgänge
Typ: Auto U/I
wN, TM
0 … 10 V / 4 … 20 mA (Umschalten Signalcharakteristik anhand Messbürde RL)
-Spannungsausgang (0 … 10 V): RL ≥ 550 Ω (kurzschlussgeschützt)
- Stromausgang (4 … 20 mA): RL ≤ 500 Ω
- Umschalthysterese: 50 Ω
- CL ≤ 10 nF
Impulsausgänge: AnzeigeStandard: Frequenz f ~ wN
f = 0 … fmax
fmax = 100 Hz (Option: fmax = 10 … 99 Hz)
Optional: Mengenimpuls:
1 Impuls/1 m3; 1 Impuls/0.1 m3; 1 Impuls/0.01 m3 (max. 100 Impulse/s)
Impulsausgänge: Typen1. Highsidetreiber (PNP, open collector) an Versorgungsspannung; nicht galvanisch getrennt
Kurzschlussstrombegrenzung (analog): 100 mA
High-Pegel: > Versorgungsspannung - 3 V
Leckstrom : IOFF < 10 µA
2. Halbleiter-Relais; Ausgang galvanisch getrennt
Schaltspannung/-strom: Max. 30 V / 50 mA
AnschlussHauptanschluss: Steckverbindung M12 (A-codiert), male, 8-polig (geschirmt), verschraubt
Modulanschluss: Steckverbindung M 12 (A-codiert), female, 5-polig, verschraubt
Maximale LeitungslängeSpannungsausgang: 15 m,
Stromausgang / Impulsausgänge: 100 m
EinbaulageBeliebig (Ausnahme: Temperaturelement darf niemals "über" dem Heizerelement stehen)
Einbautoleranz±3° zur Anströmrichtung (unidirektional)
MindestrohrdurchmesserDN40
SchutzartFühler: IP 67; Gehäuse: IP66; Steckverbinder: IP67 (mit korrekt angeschlossenem Kabel)
Schutzklasse III (SELV) oder PELV (EN 50178)
FühlerlängeKompaktsensor: 250/600 mm
Abgesetzt: Fühler 250/600 mm; Kabel: 1 … 10 m (Schrittweite: 1 m)
GewichtCa. 500 g max.

1) Normalbedingungen: TN = 20 °C und pN = 1.013,25 hPa

2) Bezogen auf die Abgleichreferenz; "v. MW.": vom Messwert; "MBE": Messbereichsende

Technische Änderungen vorbehalten.

Bestellinformationen

 BeschreibungArtikel-Nummer
BasissensorSCHMIDT® Strömungssensor SS 20.700; Basisausführung: wN und TM; 16 bar; Ausgangssignal: Auto U/I; inkl. Druckdichter Edelstahlverschraubung562 140 -ABCDEFGDD
 Optionen
AusführungStandard 1
Mechanische AusführungFühlerlänge 250 mm  1
Fühlerlänge 600 mm  2
Abgesetzter Fühler:
- Fühlerlänge (250 / 600 mm): _____ mm
- Kabellänge (1 … 10 m; Schrittweite: 1 m): _____ m
  9
Druckdichte Durchgangsverschraubung Edelstahl G½   1
Druckdichte Durchgangsverschraubung Edelstahl R½ (PT)   2
Druckdichte Durchgangsverschraubung Edelstahl G½ mit Schneiddichtung   3
Druckdichte Durchgangsverschraubung Edelstahl R½ (PT) mit Schneiddichtung   4
Messbereiche und Kalibrierung1)Messbereich 0 … 10 m/s    1
Messbereich 0 … 20 m/s    2
Messbereich 0 … 60 m/s    3
Messbereich 0 … 90 m/s    4
Messbereich 0 … 140 m/s    5
Messbereich 0 … 220 m/s    6
Sondermessbereich (10 … 220 m/s) in 1 m/s-Schritten: ___, __ m/s    9
Standardabgleich     1
Standardabgleich mit Werkskalibrierschein     2
Standardabgleich mit Umrechnungsfaktor auf CO2     5
Standardabgleich mit Umrechnungsfaktor auf Argon     8
Standardabgleich mit Umrechnungsfaktor auf Sondergase und Mischungen     9
ImpulsausgangStandard 100 Hz (= Messbereichsendwert wN)      1
1 Impuls / 1 m3 bei Rohrdurchmesser (rund) ___ mm      2
1 Impuls / 0,1 m3 bei Rohrdurchmesser (rund) ___ mm      3
1 Impuls / 0,01 m3 bei Rohrdurchmesser (rund) ___ mm      4
Schutzausführung
„Fettfrei, LABS-frei und O2
für Standardanwendung       1
Sauerstoff O2 > 21 %       2
Fettfrei und Sauerstoff O2 > 21 % (LABS-frei) nur bei C = 3 oder 4)       3
ÜberdruckBetriebsdruck DD: 00 (atmosphärisch) … 16 (16 bar Überdruck)        00 … 16

1) Andere Gase auf Anfrage.

Zur Berechnung des Strömungsmessbereichs mit unserem Strömungsrechner, verwenden Sie bitte die Auswahl SS 20.600.

Zubehör

Anschlusstechnik

BezeichnungArtikel-Nummer
Anschlusskabel mit Kupplungdose, 8-polig, mit offenen Kabelenden, 5 m Länge524 921
Anschlusskabel mit Kupplungsdose, 8-polig, mit Aderendhülsen, Kabellänge wählbar ( 2 … 100 m; 1 m-Schritte)524 942
Kupplungsdose, 8-polig, mit Schraubanschlüssen (≤ 0,5 mm²), für Kabel ø 6 … 8 mm524 929
Adapterkabel M12, 8- auf 4-polig, 8 cm550 885
Netzteil 24 V/1 A DC (geregelt), Versorgung 115/230 V AC, Klemmleistenanschluss535 282
Steckernetzteil 24 V/1 A DC, Versorgung 100-240 V AC, 2 m Kabellänge, M12-Steckverbinder (verschraubt, nur in Verbindung mit Adapterkabel 550885)571630 + 550885

Montage und Befestigungstechnik

BezeichnungArtikel-Nummer
Durchgangsverschraubung Edelstahl G½535 092
Durchgangsverschraubung Edelstahl R½539 190
Schweißmuffe Stahl G½, nach EN 10241, 5 Stück pro Pack524 916
Schweißmuffe Edelstahl 1.4571 G½, nach EN 10241, 2 Stück pro Pack524 882
Montagesatz für Rohranbau passend für MD 10.010 / 10.015, mit Schlauchschellen und Band zum Anpassen an den Rohrdurchmesser531 394
Messfühler-Kugelhahn 1" Innengewinde, Anschluss Strömungssensor: ½" Innengewinde inkl. Stopfen und Kette530 940
Messfühler-Kugelhahn 1 ¼" Innengewinde, Anschluss Strömungssensor: ½" Innengewinde inkl. Stopfen und Kette530 941
Messfühler-Kugelhahn 1 ½" Innengewinde, Anschluss Strömungssensor: ½" Innengewinde inkl. Stopfen und Kette530 942
Messfühler-Kugelhahn 2" Innengewinde, Anschluss Strömungssensor: ½" Innengewinde inkl. Stopfen und Kette530 943
Durchgangs-Kugelhahn ¾" Innengewinde, mit Gewindeadapter auf ½" Durchgangsverschraubung532 355
Schweißnippel Stahl, Außengewinde ¾", 5 Stück pro Pack531 200
Schweißnippel Edelstahl, Außengewinde ¾", 2 Stück pro Pack531 201

Messwertanzeige

BezeichnungArtikel-Nummer
LED-Messwertanzeige MD 10.010; im Wandgehäuse zur Visualisierung von Volumenstrom und Strömungsgeschwindigkeit, 85 … 230 V AC und Sensorspeisung527 320
LED-Messwertanzeige MD 10.010; wie 527 320, jedoch mit 24 V DC Spannungsversorgung528 240
LED-Messwertanzeige MD 10.015; wie 527 320, jedoch mit zusätzlicher Summenfunktion und 2. Messeingang527 330
LED-Messwertanzeige MD 10.015; wie 527 330, jedoch mit 24 V DC Spannungsversorgung528 250
Messwert-Anzeige-Modul MD 10.020, 7-Segment-Anzeige, inkl. 0,6 m Anschlusskabel zum Anschluss am Modulstecker554 900
SCHMIDT® Bluetooth® Modul BT 10.010560 500
SCHMIDT® Sensor App (Android): Kostenfreier Download unter "Service & Support" – SensorikDownload

Sonstiges

BezeichnungArtikel-Nummer
SCHMIDT® PC Programmier-Kit; Adapter (USB / M12, 5-polig), USB-Stick (Sensor App PC, Treiber)564 710
SCHMIDT® Datenlogger DL 10.010569 300
