SCHMIDT® HydroPneumaticPress Portalbauweise

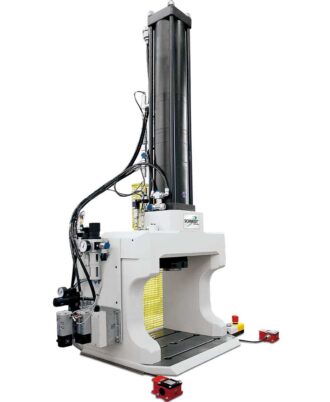

SCHMIDT^® HydroPneumaticPress 74 und 76 in Portalbauweise mit und ohne Kraft-Weg-Überwachung.

Maximaler Kraftbereich ist von 100 kN oder 220 kN.

In Kombination mit der Steuerung SCHMIDT^® PressControl 75 oder 700 werden die hydropneumatischen Pressen zu EG-baumustergeprüften, CE-konformen Arbeitsplätzen, wahlweise mit Prozessüberwachung.

Merkmale

Stabiles Portal mit geringer Aufbiegung zur Aufnahme hoher Kräfte
Flexible Werkzeugaufnahme in der Tischplatte durch austauschbare Zentrierbuchse mit Passbohrung
Der großzügig ausgelegte Arbeitsraum bietet auch für große Werkzeuge Platz
Die Kraftermittlung bei Kraft-Weg-überwachten Pressen erfolgt über einen Drucksensor

Technische Daten

Pressentyp			74		76
Gesamthub – Krafthub ¹⁾		mm	100 – 12	150 – 22	100 – 12	150 – 20
Nennkraft bei 6 bar		kN	100	100	220	220
Stößelbohrung	G	ø mm	25^H7	25^H7	32^H7	32^H7
Stößelaußenmaße		ø mm	90	90	90	90
Arbeitshöhe²⁾	F	mm	350	350	350	350
Schieberhöhe	SH	mm	919	1181	1157	1400
Tischhöhe	K	mm	78	78	78	78
Portalhöhe	M	mm	692	692	692	692
Stellfläche	B x T	mm	630 x 440	630 x 440	630 x 440	630 x 440
Tischgröße	B1 x T1	mm	370 x 300	370 x 300	370 x 300	370 x 300
Tischbohrung	D	ø mm	40^H7	40^H7	40^H7	40^H7
Lichte Weite	C	mm	490	490	490	490
Lichte Weite seitlich	I	mm	220	220	220	220
Gewicht (Standard)		ca. kg	550	605	610	665

Pressentyp			374		376
Gesamthub – Krafthub ¹⁾		mm	100 – 12	150 – 22	100 – 12	150 – 20
Nennkraft bei 6 bar		kN	100	100	220	220
Auflösung Messdatenerfassung – Weg – Kraft		µm/inc N/inc	5 32	5 32	5 62,5	5 62,5
Stößelbohrung	G	ø mm	25^H7	25^H7	32^H7	32^H7
Stößelaußenmaße		ø mm	90	90	90	90
Arbeitshöhe²⁾	F	mm	350	350	350	350
Schieberhöhe	SH	mm	919	1181	1157	1400
Tischhöhe	K	mm	78	78	78	78
Portalhöhe	M	mm	692	692	692	692
Stellfläche	B x T	mm	630 x 440	630 x 440	630 x 440	630 x 440
Tischgröße	B1 x T1	mm	370 x 300	370 x 300	370 x 300	370 x 300
Tischbohrung	D	ø mm	40^H7	40^H7	40^H7	40^H7
Lichte Weite	C	mm	490	490	490	490
Lichte Weite seitlich	I	mm	220	220	220	220
Gewicht (Standard)		ca. kg	550	605	610	665
