Pressenuntergestell PU 20 mit Lichtvorhang ist maximal platzsparend!.
SCHMIDT Technology verfolgt die Arbeitsplatzergonomie konsequent weiter. Das maximal platzsparende SCHMIDT® Pressenuntergestell PU 20 ist ab sofort – neben der bewährten 2-Hand-Bedienung – nun auch in der Lichtvorhang-Variante erhältlich.
Ausführungen
Natürlich steht auch hier die starre und variable Höhenverstellung zur Verfügung. Die Einstellung der motorisch betriebenen Höhenverstellung richtet sich nach der Art der Steuerung:

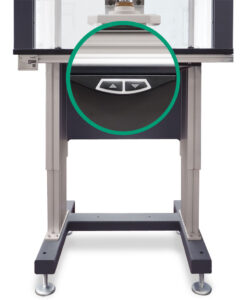

Pressenuntergestell PU20 durch Taster höhenverstellbar mit Lichtvorhang
Bei Einsatz der Steuerung SCHMIDT® PressControl 75 mit Auf-/Ab-Taster
PU Hubtisch digitale Höheneinstellung via PressControl 700 / 7000
Bei den höheren Systemen (SCHMIDT® PressControl 700 oder PressControl 7000 RT mit
PressControl 700 HMI oder PressControl 7000 RT mit
PressControl 7000 HMI) erfolgt die benutzerspezifische Höhenanpassung über die Bedieneroberfläche im Einrichtbetrieb.
Eigenschaften und Vorteile
- Belastbar bis 600 kg
- Geringer Platzbedarf
- Sicherstellung der optischen Ausrichtung des Lichtgittes
- Optische Blenden (Abdeckbleche) vermeiden Störeinflüsse durch Reflexionen
- Arbeitsplatte aus robustem HPL (High Pressure Laminate) oder Aluminium
Abmessungen
- Lichtgitterlängen (wie bei PU 40) 420 mm, 600 mm, 780 mm
- Lichte Weite 610 mm
- Stellfläche 750 mm (B) auf 770 mm (T)
- Gesamtbreite mit Schaltschrank seitlich 1030 mm
Einsetzbare Pressensysteme
SCHMIDT® ServoPress
- SCHMIDT® ServoPress 605
- SCHMIDT® ServoPress 616
SCHMIDT® ElectricPress
- SCHMIDT® ElectricPress 347 in Verbindung mit Ständer Nr. 35
- SCHMIDT® ElectricPress 343 / 345 in Verbindung mit Ständer Nr. 7-420
SCHMIDT® PneumaticPress
- SCHMIDT® PneumaticPress 20 in Verbindung mit Ständer Nr. 2 / 3
- SCHMIDT® PneumaticPress 23 in Verbindung mit Ständer Nr. 2 / 3
- SCHMIDT® PneumaticPress 25 in Verbindung mit Ständer Nr. 2 / 3
- SCHMIDT® PneumaticPress 32 in Verbindung mit Ständer Nr. 2 / 3
- SCHMIDT® PneumaticPress 33 in Verbindung mit Ständer Nr. 2 / 3
