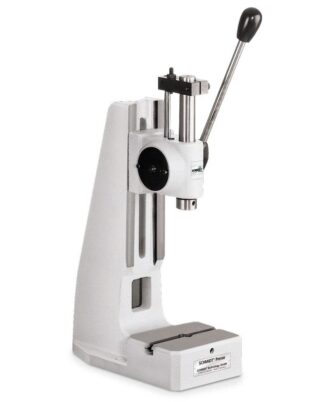

SCHMIDT® Manuelle Zahnstangenpresse

Gerade bei Kleinserien ist ein Handarbeitsplatz mit mechanischen Pressen oftmals die wirtschaftlichste Lösung. Damit Sie Ihre Produktionsziele erreichen, haben wir die mechanischen Pressen ständig weiterentwickelt. Sie benötigen einen langen Hub und linearen Kraftverlauf für Montageprozesse? Dann sind SCHMIDT® Zahnstangenpressen die richtige Wahl.

Eigenschaften

  • Langer Hub
  • Linearer Kraftverlauf (siehe Diagramm unten)
  • Präzise Einstellung der Einpresstiefe über gehärteten Tiefenanschlag möglich
  • Gehonte Stößelführung und geschliffene Stößel sorgen für lange Lebensdauer und präzise Führung
  • Schnelle Umrüstbarkeit durch einfache und sichere Verstellung der Arbeitshöhe
  • Geschliffene Pressentische erlauben eine reproduzierbare Positionierung Ihrer Werkzeuge
  • Durch Passbohrungen in Stößel und Tischplatte verlieren Sie keine Zeit mit dem Ausrichten der Werkzeuge
  • Die Ausgangsstellung des Handhebels kann um 360° variiert werden
  • Ergonomische Horizontalzugvarianten (111/113)
  • Ausführung für Links- und Rechtshändefür fast all Modelle lieferbar
  • Die Stößelrückstellkraft kann an verschieden Werkzeuggewichte angepasst werden
  • Fluchtung < 0,05 mm zwischen Ober- und Unterwerkzeug
  • Keine Schmierung notwendig

1,6 bis 2,5 kN Technische Daten

Pressentyp     5 5R* 3 3R* 6 6R* 1 1R* 2 2R*
Pressenschieber-Typ 5 5R 3 3R 3 3R 1 1R 1 1R
Nennkraft kN 1,6 1,6 2,4 2,4 2,4 2,4 2,5 2,5 2,5 2,5
Arbeitshub
Sonderhübe
A mm 40 40 70 / 160 70 / 100 70 / 160 70 / 100 80
100
80
100
80
100
80
100
Ausladung C mm 65 65 86 86 86 86 86 86 86 86
Schieberhöhe S mm 240 240 350 350 350 350 400 400 400 400
Stößelbohrung Ø mm 10H7 10H7 10H7 10H7 10H7 10H7
Spannzange (Stand. Ø 10) Ø mm 1 – 17 1 – 17 1 – 17 1 – 17
Handhebel links O O O, außer 160 O, außer 100 O, außer 160 O, außer 100 ? ? ? ?
Drehwinkel/mm Hub 4,1° 4,1° 3.2° 3.2° 3.2° 3.2° 2.2° 2.2° 2.2° 2.2°
Max. Gewicht
Oberwerkzeug 3)
kg 1,5 1 2,5 2 2,5 2 1 1 1 1
Rückhusperre 1)
Mindestarbeitshub* mm 17 18 18 26 26
Sperrstellung 1 mm vor UT 11,5 13 13 19,5 19,5
Sperrstellung 2 mm vor UT 3,5 4,5 4,5 7 7
Ausrastgenauigkeit mm 0,06 0,07 0,07 0,08 0,08
Arbeitshöhe 4) F
Ständer Nr. 13 mm 55 – 200 55 – 200
Ständer Nr. 3 mm 75 – 220 75-220 120 – 260 120 – 260
Ständer Nr. 2 mm 100 – 355 100 – 355 145-360 145-360
Ständer Nr. 2-600 O mm 200 – 600 200 – 600 200 – 600 200 – 600 245 – 650 245 – 650 245 – 650 245 – 650
Ständer Nr. 2-1000 O mm 300 – 1030 300 – 1030 300 – 1030 300 – 1030 380 – 1080 380 – 1080 380 – 1080 380 – 1080
Gewicht ca. kg 11 11 22 22 30 30 23 23 31 31
Zubehör     5 5R* 3 3R* 6 6R* 1 1R* 2 2R*
Mechanischer Zähler O O O O O O O O O O
Ausladungsadaption (Gesamtausladung)
111 mm, 131 mm, 160 mm, 200 mm
O O O O O O O O
Zusätzliche Tischplatte passend zur
Ausladungsadaption
O O O O O O O O
Mikrometeranschlag O O O O O O
Ständerübersicht     Pressentyp Ständerhöhe
M (mm)
Tischgröße
B x T (mm)
Tischbohrung
D (Ø mm)
Tischhöhe
K (mm)
Stellfläche
B x L (mm)
Nr. 13 5 330 110 x 80 20H7 46 110 x 185
Nr. 3 3, 1 400 150 x 110 20H7 60 150 x 260
Nr. 2 6, 2 536 185 x 110 20H7 60 185 x 280
Nr. 2-600 3, 6, 1, 2 810 200 x 160 20H7 98 200 x 290
Nr. 2-1000 3, 6, 1, 2 1250 200 x 160 20H7 98 200 x 290
Optionen
? Serie ohne Aufpreis O Variante mit Aufpreis
1) Anpassung der Sperrstellung auf Anfrage möglich
3) Gewicht wurde ermittelt in Handhebelstellung 45° nach vorne (Richtwerte) bei Standardhub (nicht Sonderhub)
4) Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen
Sonderausführungen
? Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
? Sonderlackierung RAL-Farben
? Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
