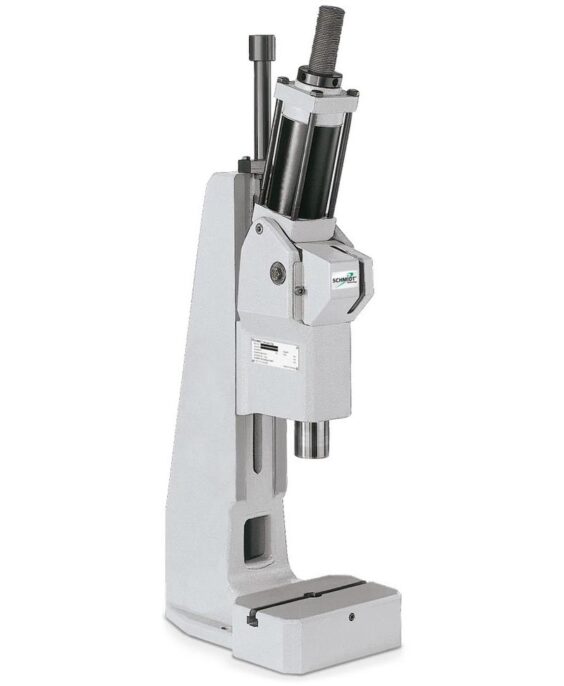

SCHMIDT® Pneumatik-Kniehebelpresse

Bei der Produktfamilie SCHMIDT® PneumaticPress in Kniehebelausführung mit maximaler Kraft am Hubende handelt es sich um ein modulares System, welches im Presskraftbereich von 15 bis 60 kN den Anforderungen aus den Bereichen Umformen, Fügen und Montieren optimal gerecht wird.

In Kombination mit der Steuerung SCHMIDT® PressControl 75 oder 700 werden die Pressen zu EG-baumustergeprüften, CEkonformen Arbeitsplätzen, wahlweise mit Prozessüberwachung.

Die Pressensysteme können sowohl im Einzeltakt, als auch im Automatikbetrieb eingesetzt werden.

Eigenschaften

  • Verdrehsicherung durch Vierkantstößel mit zweiseitig spielfrei einstellbaren Führungsleisten für präzises Arbeiten auch mit Werkzeugen ohne Führung

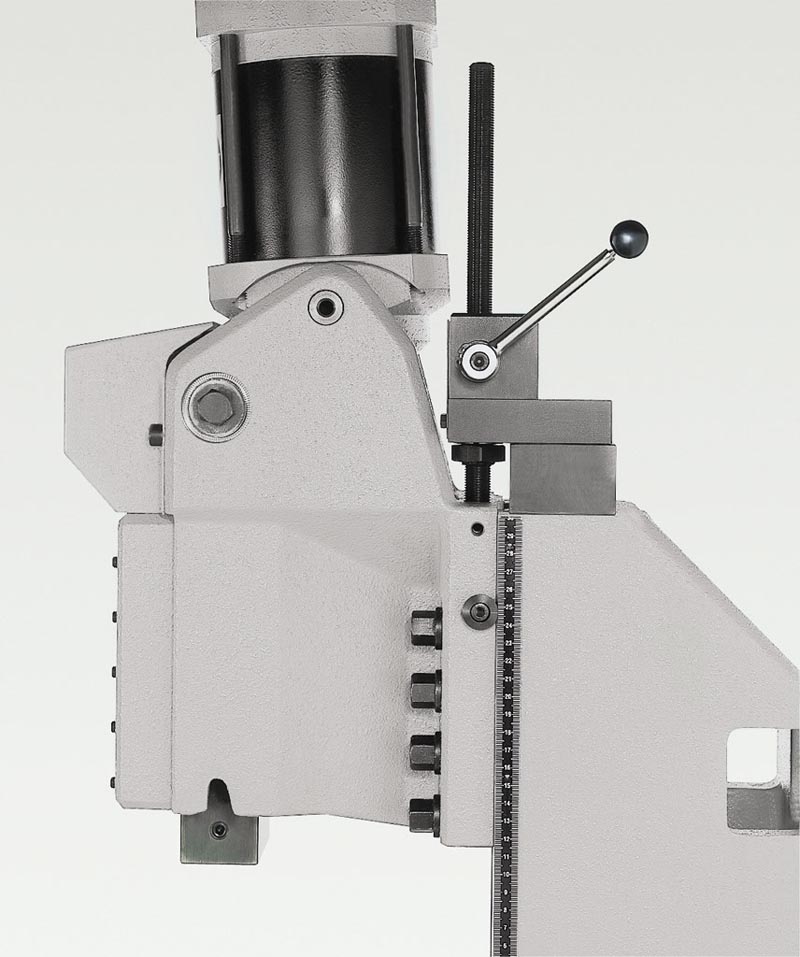

  • Genaue Positionierung durch Feineinstellung mit Skala (1 Teilstrich = 0,05 mm)

bis 15 kN Technische Daten

Pressentyp     32 33
Arbeitshub A mm 0 – 12
4 – 40
6 – 60
0 – 12
4 – 40
Nennkraft bei 6 bar kN 15 15
Ausladung C mm 86 86
Ausladungsadaption O mm 111, 131
111, 131
Zusätzliche Tischplatte passend zur Ausladungsadaption O O
Stößelbohrung Ø mm 20H7 20H7
Stößeldurchmesser Ø mm 40 40
Feineinstellung
Arbeitshöhe 1) F
Ständer Nr. 3 mm 90 – 210
Ständer Nr. 2 mm 120 – 340 70 – 290
Ständer Nr. 2-600 o mm 210 – 580 160 – 530
Ständer Nr. 2-1000 o mm 340 – 1020 290 – 970
Gewicht ca. kg 45 50
Ständerübersicht Pressentyp Ständerhöhe
M (mm)
Tischgröße
B x T (mm)
Tischbohrung
D (Ø mm)
Tischhöhe
K (mm)
Stellfläche
B x L (mm)
Nr. 3 32 540 150 x 110 20H7 60 150 x 260
Nr. 2 32, 33 700 185 x 110 20H7 60 185 x 280
Ständer Nr. 2-600 o 32, 33 974 200 x 160 20H7 98 200 x 290
Ständer Nr. 2-1000 o 32, 33 1410 200 x 160 20H7 98 200 x 290
Optionen
• Serie ohne Aufpreis     O Variante mit Aufpreis
1) Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen
Sonderausführungen
? Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
? Sonderlackierung RAL-Farben
? Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage

28 bis 60 kN Technische Daten

Pressentyp     34 36
Arbeitshub A mm 0 – 12
4 – 40
6 – 60
0 – 12
4 – 40
6 – 60
Nennkraft bei 6 bar kN 28 60
Ausladung C mm 131 160
Ausladungsadaption O mm 151, 170
185
Zusätzliche Tischplatte passend zur Ausladungsadaption O O
Stößelbohrung Ø mm 20H7 20H7
Stößelaußenmaße G x H mm 36 x 63 46 x 86
Arbeitshöhe 1) F
Ständer Nr.34 mm 100 – 250
Ständer Nr. 301 mm 160 – 400
Ständer Nr. 301 – 500 o mm 310 – 550
Ständer Nr. 35 mm 100 – 250
Ständer Nr. 35 – 500 o mm 150 – 500
Ständer Nr. 35 – 600 o mm 250 – 600
Gewicht ca. kg 90 150
Ständerübersicht Pressentyp Ständerhöhe
M (mm)
Tischgröße
B x T (mm)
Tischbohrung
D (Ø mm)
Tischhöhe
K (mm)
Stellfläche
B x L (mm)
Nr. 34 34 630 200 x 160 25H7 111 200 x 370
Nr. 301 34 830 250 x 200 40H7 145 250 x 460
Nr. 301 – 500 34 990 250 x 200 40H7 145 250 x 480
Sondertischplatte mit 3 Längsnuten o 300 x 220
400 x 230
40H7
Nr. 35 36 700 300 x 220 40H7 141 300 x 480
Nr. 35 – 500 36 990 300 x 220 40H7 166 300 x 560
Nr. 35 – 600 36 1110 300 x 220 40H7 166 300 x 585
Sondertischplatte mit 3 Längsnuten o 355 x 225
400 x 280
40H7
Optionen
O Variante mit Aufpreis
1) Typische Werte; können auf Grund von Guss- und Fertigungstoleranzen ± 3 mm abweichen
Sonderausführungen
? Vernickelte Ausführung gegen Aufpreis, Pressenständer, Gussteile und Tischplatte chemisch vernickelt, Stahlteile brüniert, Aluminiumteile eloxiert, geschliffene Bauteile blank
? Sonderlackierung RAL-Farben
? Sonder-Tischbohrungen und Sonder-Stößelbohrungen auf Anfrage
