ServoPress 602 SCHMIDT®

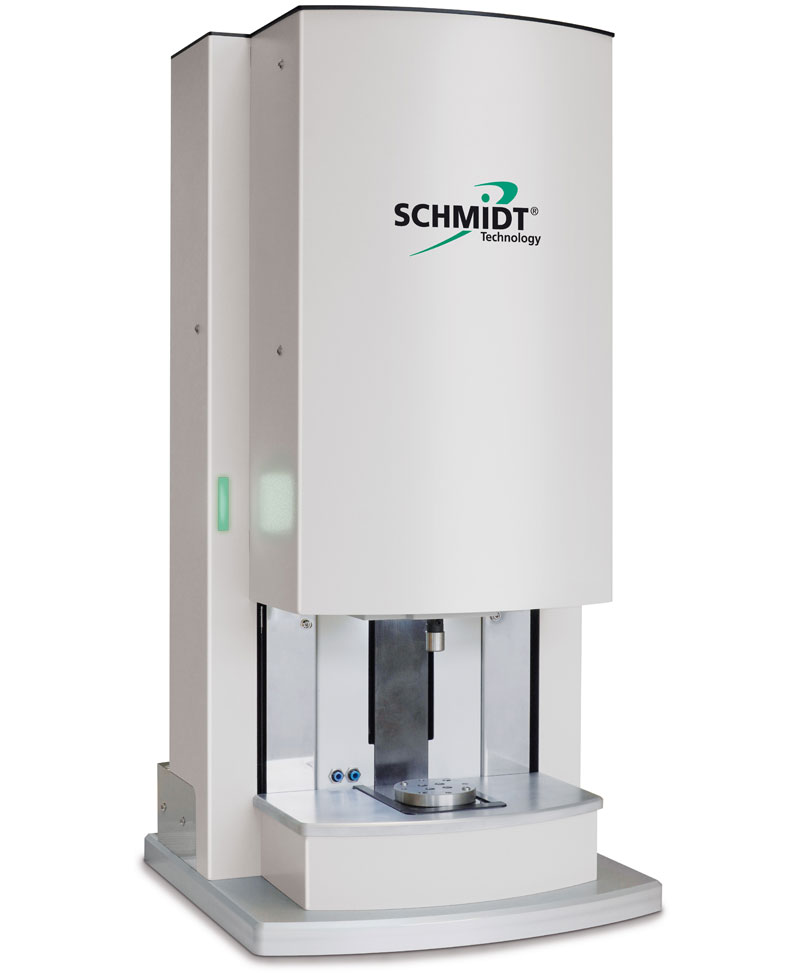

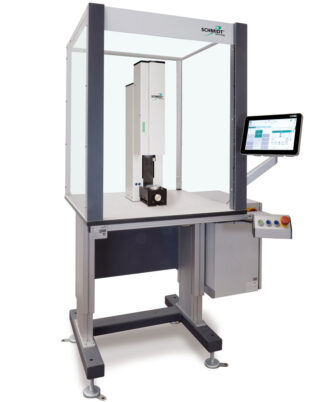

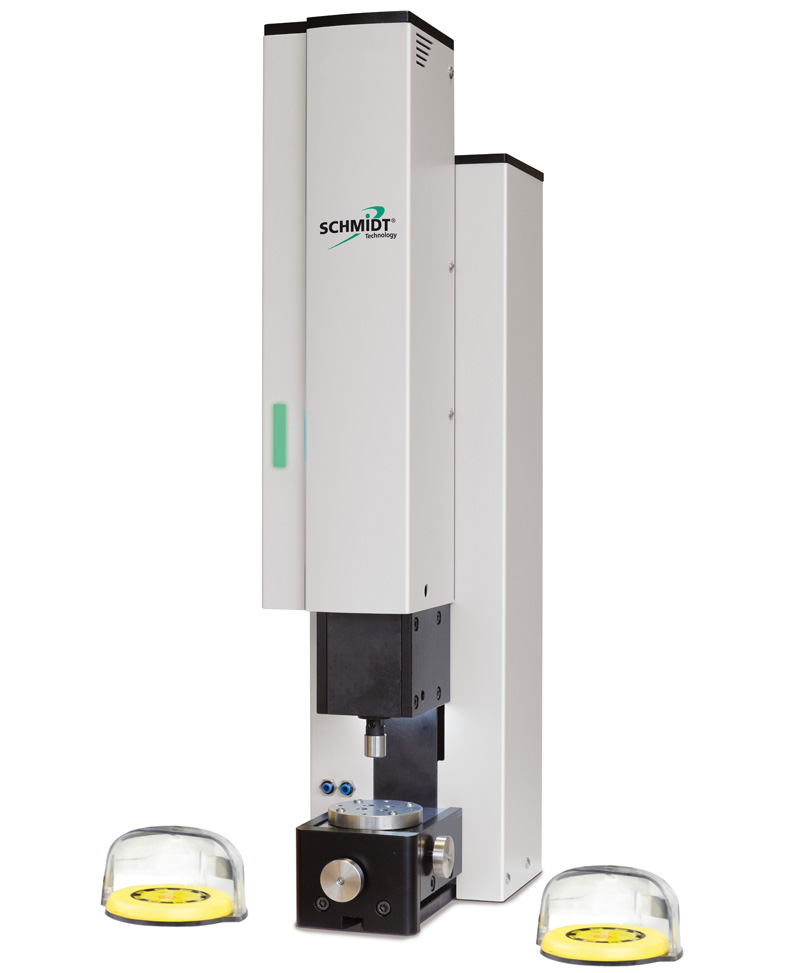

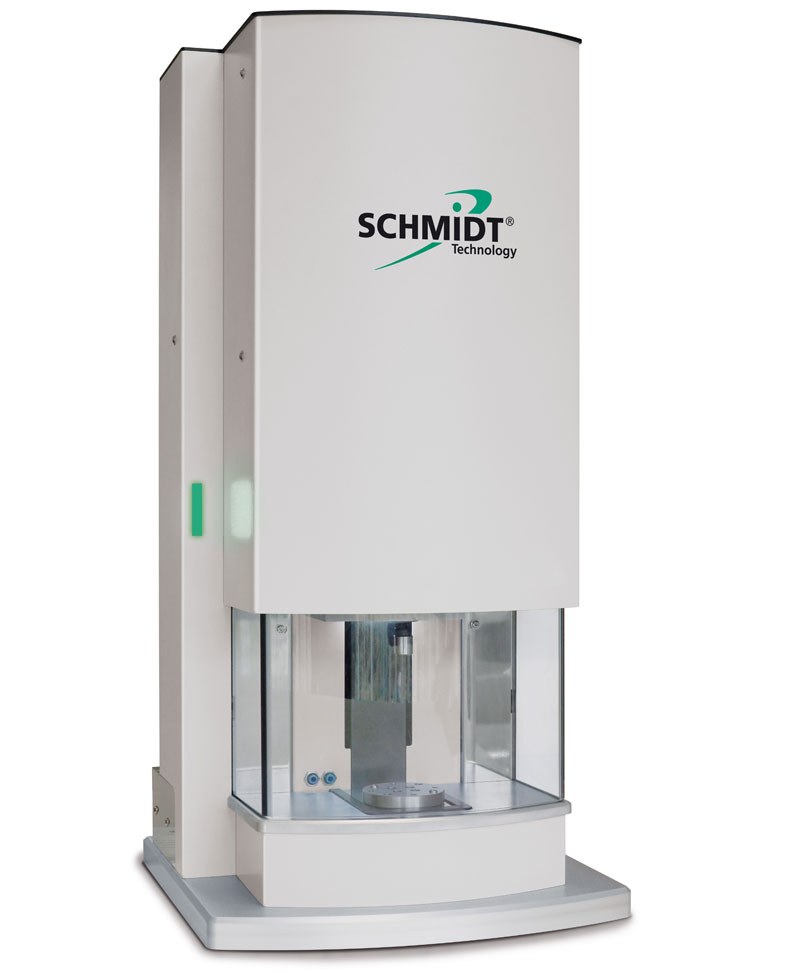

La dernière née de la gamme ServoPress SCHMIDT^® est prédestinée aux opérations de pressage dans la mécanique de précision, la fabrication de petits moteurs, le contrôle des ressorts, les dispositifs médicaux, l‘horlogerie, la joaillerie, ainsi que de l‘électronique. Cette presse de haute précision peut être équipée d‘un système de sécurité type bimanuelle, d‘une barrière immatérielle ou encore d’un capot de protection SmartGuard SCHMIDT^®. Les caractéristiques suivantes retenues pour la conception ont permis d‘atteindre une précision jusqu‘à là inégalée :

Mécanique de précision

Le coulisseau de la presse est guidé sur toute la course par des rails en profilés :

• Rigidité maximale, même à course maximale (pas de flexion)

Capteur d’effort intégré dans l’embase :

• Protection mécanique contre les surcharges
• Découplage mécanique de la chaîne cinématique

Le support de presse en acier rectifié fait partie intégrante du système de presse :

• Rigidité élevée et précision dimensionnelle

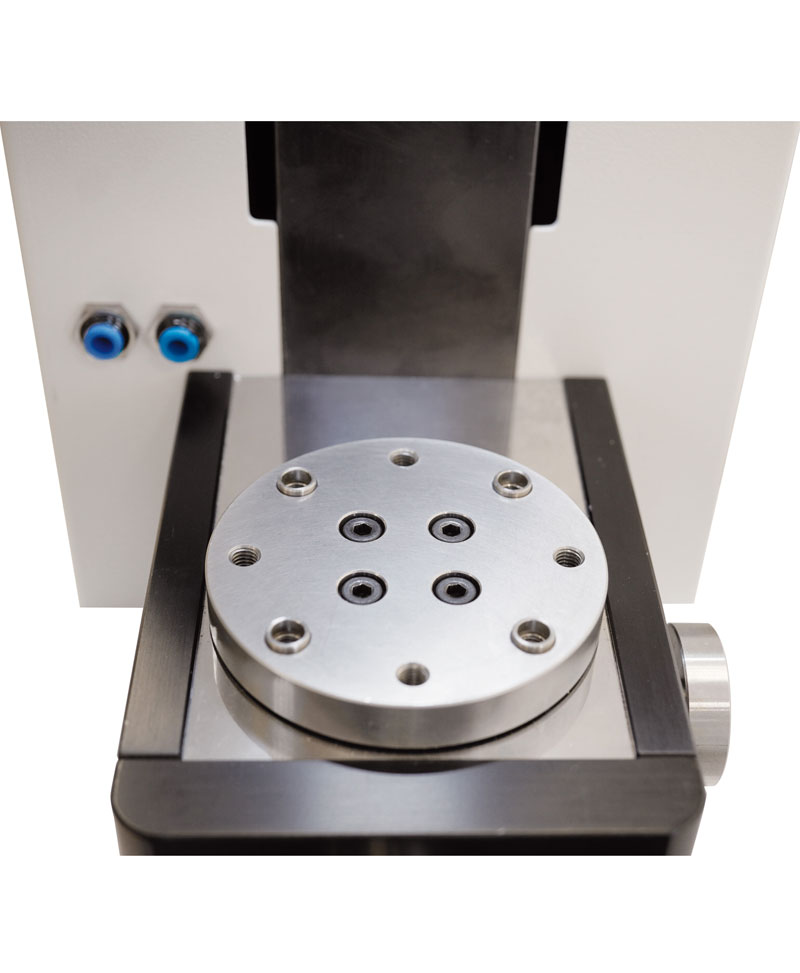

Réglage fin X-Y de la table de presse :

• Réglage simple et précis de l’alignement

Précision du système de mesure

Mesure absolue de la position du coulisseau et de la tête de presse breveté :

• Aucun référencement de la position zéro nécessaire
• Le capteur d’effort est insensible aux facteurs tels que :
• Les forces tranversales
• Le poids de l’outil supérieur
• Les influences thermiques dues au moteur et aux frottements mécaniques

Fonctionnalités intégrées

• Deux raccords pneumatiques dans la plaque de recouvrement avant => préparés pour l’air comprimé et/ou le vide dans la zone de travail

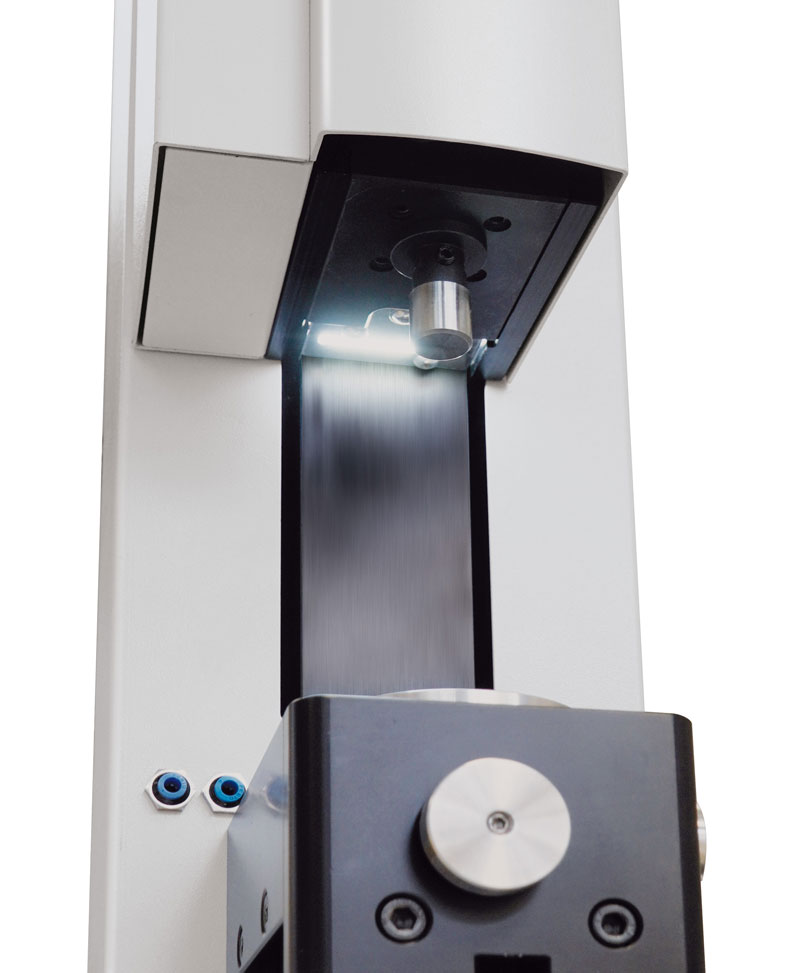

• Eclairage réglable de la zone de travail intégré dans le coulisseau
• Affichage de l’état (par ex. pressage OK / NOK, état de la machine)
• Réglage en hauteur du tête sans outil, hauteur de travail 86,5 – 136,5 mm.
• Adapteur pour la lubrification de la vis à billes, lubrification possible dans toutes les positions, aucun démontage des plaques de recouvrement nécessaire.
