SCHMIDT® Volumenstromsensor IL 30.208 und IL 30.212 Mini-IL

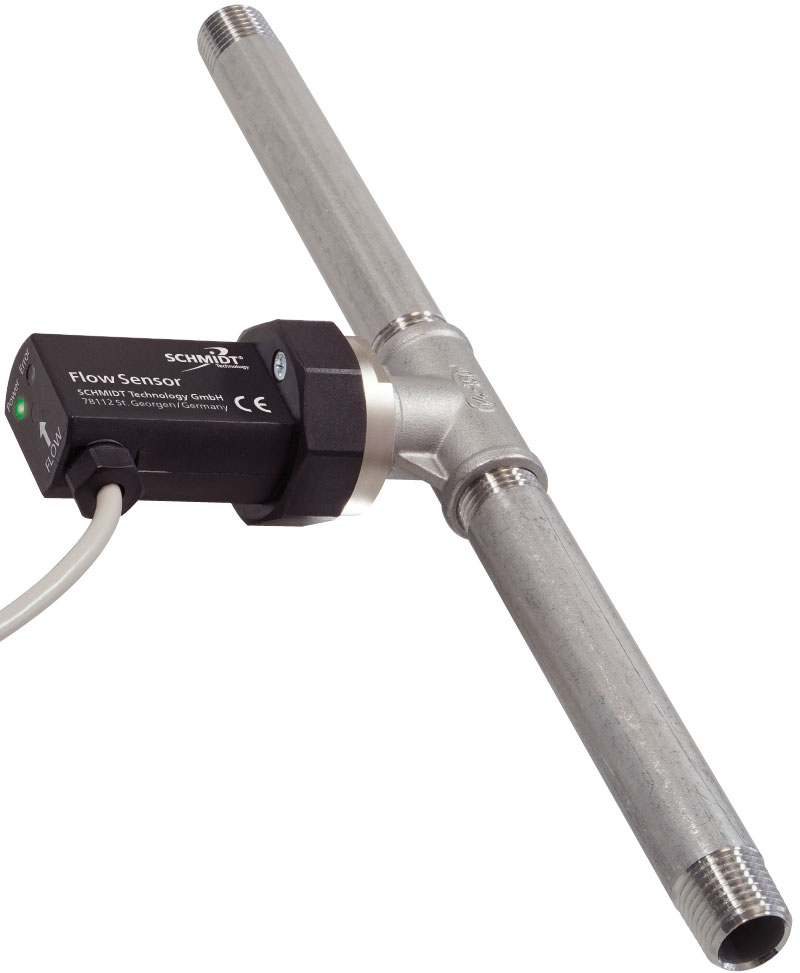

SCHMIDT^® Volumenstromsensor Mini-IL mit integriertem Messumformer

Messung des Normvolumenstroms direkt am Verbraucher
Geringer Druckverlust
Einfacher Einbau mithilfe von Standardrohren oder Steckverschraubungen für Pneumatikschlauchanschlüsse
Analogausgang (4 … 20 mA)
Digitalausgang (Modbus RTU) ebenfalls erhältlich
Druckfest bis 8 bar Überdruck

Verfügbare Versionen:

IL 30.208 (G 1/4): 3 Messbereiche (20 / 100 / 200 Norm-l/min)
IL 30.212 (G 3/8): 2 Messbereiche (300 / 500 Norm-l/min)

Optimaler Einsatz zur Verbrauchs- und Durchflussmessung bei Gasen sowie für druckluftbetriebene Werkzeuge und Maschinen

Durchflussmengen von Gasen – eine wichtige Messgröße in Industrie-Prozessen

Maßnahmen zur Energieeinsparung und Qualitätssicherung im Produktionsverfahren sind wichtige Bestandteile in Industrieprozessen. Dabei spielt die präzise Messung von Volumenströmen und Durchflussmengen der Gase eine große Rolle. Die Anforderungen an den dafür vorgesehenen Strömungssensor sind hoch: Der Sensor soll in unterschiedlichen Gasen, bei Überdrücken und in weiten Temperaturbereichen präzise Messergebnisse liefern.

Ein weiteres Kriterium bei der Wahl des passenden Sensors ist auch die Vermeidung von Wartung und hohen Folgekosten. Einfache Montage und zuverlässige Messwerte über Jahre sind das Ziel.

Der Profi für Industrieprozesse und Druckluft-Technik

Der thermische SCHMIDT^® Volumenstromsensor Mini-IL ist die Lösung für anspruchsvolle Industrieeinsätze. Er kann für unterschiedliche Anwendungen wie Druckluftverbrauchsmessung an Endverbrauchern, Verbrauchserfassung von Gasen und vieles mehr eingesetzt werden.

Durch die beiden Anschlussgrößen DN 8 und DN 12 können insbesondere kleine Volumenströme überwacht werden. Standardmäßig ist der Mini-IL druckfest bis 8 bar Überdruck.

Der Einbau des Sensors ist denkbar einfach: Einschrauben des Sensors in die verfügbaren Standardrohre oder Steckverschraubungen für Pneumatikschlauchanschlüsse und elektrisch anschließen – fertig.

Der Sensor arbeitet aufgrund des thermischen Messprinzips ohne bewegliche Teile, es gibt also keinen mechanischen Verschleiß, Drift- oder Alterungserscheinungen. Somit reduziert sich die Wartung des Sensors.

Zur Aktivierung und Programmierung der Modbus-Funktion wird ein PC-Programmier-Kit benötigt (Zubehör).

SCHMIDT Technology – Einfach besser messen

Technische Daten

Daten
Messgrößen	Norm¹⁾-Volumenstrom V_N; mit Digitalausgang auch Mediumstemperatur T_M
Messmedium	Saubere Luft oder Stickstoff, weitere Gase auf Anfrage
Messbereiche V_N	IL 30.208: 0,2 … 20 Norm-l/min; 1 … 100 / 200 Norm-l/min IL 30.212: 3 … 300 / 500 Norm-l/min
Max. Anzeigebereich V_N	+10 % über Messbereich
Untere Nachweisgrenze V_N	IL 30.208: 0,2 bzw. 1 Norm-l/min IL 30.212: 3 Norm-l/min
Messgenauigkeit
Standard V_N	±(3 % v. Mw. + 0,3 % v. MBE) ²⁾ Bei höheren Volumenströmen (> 50 % MBE) wird für optimale Messergebnisse ein Betriebsdruck > 3 bar empfohlen.
Ansprechzeit (t₉₀) V_N	Ca. 10 s
Mediumstemperatur T_M	±2K ( (V_N > 2 % vom Messbereich)
Betriebstemperatur
Betriebstemperatur	-20 … +60 °C (-10 … +60 °C bei Verwendung von Steckverschraubungen für Pneumatikschlauchanschlüsse)
Material
Gehäuse	PBT
Aufnahme	Messing, vernickelt
Rohrkorpus	Edelstahl
Allgemeine Daten
Luftfeuchtigkeit	Messbetrieb: Nicht kondensierend (< 95 % rF)
Betriebsdruck	max. 8 bar (Überdruck)
Betriebsspannung	24 V DC ± 10 %
Stromaufnahme	typ. 25 mA / max. 100 mA
Analogausgang (Bestelloption)	1 x 4 … 20 mA (V_N)
Digitalausgang (Bestelloption)	Modbus RTU (V_N und T_M) bzw. Modulschnittstelle inkl. Analogausgang 1 x 4 … 20 mA (V_N)
Fehlersignal	Stromschnittstelle: 2 mA (in Anlehnung an NAMUR NE43)
Anschluss	Analogvariante: Anschlusskabel, pigtail, 4 x 0,14 mm², 2 m lang Digitalvariante: Anschlusskabel, 0,2 m lang, M12-Steckverbinder 8-polig Kabel: PVC grau, Außen-Ø 3,8 mm
Maximale Leitungslänge	max. 100 m (empfohlen; Aderwiderstand beachten)
Einbaulage	beliebig
Schutzart	IP64 (Gehäuse)
Schutzklasse	III (SELV oder PELV)
Abmessungen (L x B x H)	IL 30.208: 37 x 30 x 81 mm (ohne Rohre / Steckverschraubungen) IL 30.212: 42 x 30 x 84 mm (ohne Rohre / Steckverschraubungen)
Gewicht

¹⁾ Normalbedingungen: T_N = 20 °C und p_N = 1.013,25 hPa

²⁾ Bezogen auf die Abgleichreferenz; "v. MW.": vom Messwert; "MBE": Messbereichsende

Technische Änderungen vorbehalten.

Bestellinformationen

Bestelldaten SCHMIDT^® Volumenstromsensor Mini-IL
	Beschreibung	Artikel-Nummer
Basissensor	SCHMIDT^® Volumenstromsensor IL 30.208 V_N; 8 bar; 3 %-Klasse; DN 8 / G 1/4	572900	A	B	C	D
	Optionen
Ausführung	Standard		1
Mechanische Ausführung	2 Messstreckenrohre (100 mm lang, beidseitig Gewinde R1/4, nicht montiert)			1
Mechanische Ausführung	2 Steckverschraubungen für Pneumatikschlauchanschluss (Schlauch-Außendurchmesser 12 mm, montiert; Einsatzbereich -10 … +60 °C)			2
Messbereich	Messbereich 0,2 … 20 Norm-l/min				1
	Messbereich 1 … 100 Norm-l/min				2
	Messbereich 1 … 200 Norm-l/min				3
Ausgangssignal	Analogausgang 1 x 4 … 20 mA (V_N; fest angeschlossenes Kabel 2 m, offene Kabelenden)					1
Ausgangssignal	Digitalausgang (Modbus RTU [V_N und T_M] bzw. Modulschnittstelle inkl. Analogausgang 4 … 20 mA [V_N]; 0,2 m Kabel mit M12-Steckverbinder, 8-polig)					2
	Beschreibung	Artikel-Nummer
Basissensor	SCHMIDT^® Volumenstromsensor IL 30.212 V_N; 8 bar; 3 %-Klasse; DN 12 / G 3/8	572901	A	B	C	D
	Optionen
Ausführung	Standard		1
Mechanische Ausführung	2 Messstreckenrohre (150 mm lang, beidseitig Gewinde R3/8, nicht montiert)			1
Mechanische Ausführung	2 Steckverschraubungen für Pneumatikschlauchanschluss (Schlauch-Außendurchmesser 12 mm, montiert; Einsatzbereich -10 … +60 °C)			2
Messbereich	Messbereich 3 … 300 Norm-l/min			1
Messbereich	Messbereich 3 … 500 Norm-l/min			2
Ausgangssignal	Analogausgang 1 x 4 … 20 mA (V_N; fest angeschlossenes Kabel 2 m, offene Kabelenden)					1
Ausgangssignal	Digitalausgang (Modbus RTU [V_N und T_M] bzw. Modulschnittstelle inkl. Analogausgang 4 … 20 mA [V_N]; 0,2 m Kabel mit M12-Steckverbinder, 8-polig)					2

	Standard-Werkskalibrierschein	Artikel-Nummer
Kalibrierschein	Werkskalibrierschein IL 30.208	auf Anfrage
Kalibrierschein	Werkskalibrierschein IL 30.212	auf Anfrage
